6. マルテンサイト変態開始温度予測_Helmut式ワークフロー¶
6.1. 概要¶
Helmut式を使用してマルテンサイト変態開始温度を予測する。
6.2. ワークフロー説明¶
Helmut式を使用してマルテンサイト変態開始温度を予測する。 文献 [Ref2] の式(Helmut and Manfred) のSiをNiに変更した式を実装したものである (5) 。
(5)¶\[\begin{split}Ms[\bf{K}]=\rm{908-474}[(\it{C})\rm{+0.86}\{(\it{N})\rm{－0.15}(\it{Nb+Zr})\}\rm{-0.066}(\it{Ta+Hf})]\\
-17(Cr)-33(Mn)-21(Mo)-17(Ni)-11(W)-39(V)\end{split}\]

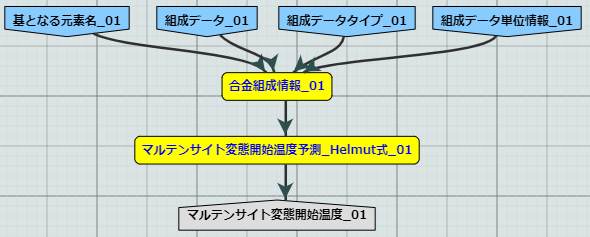

ワークフローは 図 64 になる。
図 64 マルテンサイト変態開始温度予測_Helmut式ワークフロー¶
6.3. ツール説明¶
ワークフローで使用されるツールの説明を行う。
6.3.2. マルテンサイト変態開始温度予測_Helmut式¶
Helmut式によりマルテンサイト変態開始温度を予測する。

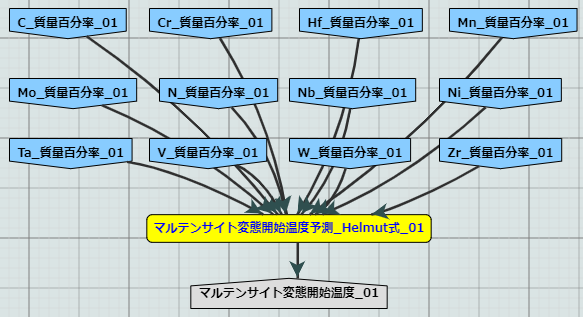

図 65 ツール「マルテンサイト変態開始温度予測_Helmut式」¶
入力ファイル：
表 5 に示す。
No |
ポート名 |
内容 |
|---|---|---|
1 |
C_質量百分率 |
C[wt%] |
2 |
Cr_質量百分率 |
Cr[wt%] |
3 |
Hf_質量百分率 |
Hf[wt%] |
4 |
Mn_質量百分率 |
Mn[wt%] |
5 |
Mo_質量百分率 |
Mo[wt%] |
6 |
N_質量百分率 |
N[wt%] |
7 |
Nb_質量百分率 |
Nb[wt%] |
8 |
Ni_質量百分率 |
Ni[wt%] |
9 |
Ta_質量百分率 |
Ta[wt%] |
10 |
V_質量百分率 |
V[wt%] |
11 |
W_質量百分率 |
W[wt%] |
12 |
Zr_質量百分率 |
Zr[wt%] |
出力ファイル：
ポート名：マルテンサイト変態開始温度
マルテンサイト変態開始温度[K]
ファイル形式については、マルテンサイト変態開始温度予測_修正Andrews式_線形モデルワークフローと同様のため、「 出力ファイル「マルテンサイト変態開始温度」 」を参照のこと。
6.4. 入力ファイル¶
このワークフローにおける入力ファイルは 合金組成情報 を参照のこと。入力ファイル名は半角スペースを入れなければ任意のファイル名でよい。
サンプル入出力ファイル
ダウンロードはこちら（html版のみダウンロード可能）サンプル入力ファイルの組成が計算式の推奨範囲外の可能性があるため、ご注意ください。
