5. マルテンサイト変態開始温度予測_修正Andrews式_非線形モデルワークフロー¶
5.1. 概要¶
非線形モデルのAndrews式にCo, Siを追加した式を使用してマルテンサイト変態開始温度を予測する。
5.2. ワークフロー説明¶
非線形モデルのAndrews式にCo, Siを追加した式を使用してマルテンサイト変態開始温度を予測する。 文献 [Ref2] の式(K.W.Andrews nonlinear) を実装したものである (4) 。
(4)¶\[\begin{split}Ms[\bf{K}]=\rm{785-453}(\it{C})\rm{-16.9}(\it{Ni})\rm{-9.5}(\it{Mo})\rm{+217}(\it{C})^{\rm{2}}-\rm{71.5}(\it{C})(\it{Mn})\\
+15(Cr)-67.6(C)(Cr)+10(Co)-7.5(Si)\end{split}\]

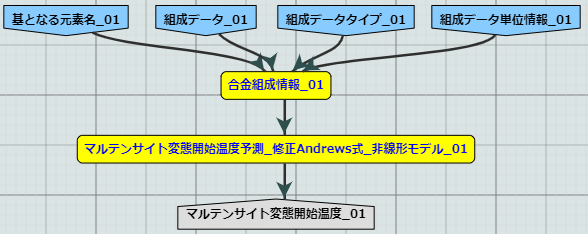

ワークフローは 図 61 になる。
図 61 マルテンサイト変態開始温度予測_修正Andrews式_非線形モデルワークフロー¶
5.3. ツール説明¶
ワークフローで使用されるツールの説明を行う。
5.3.2. マルテンサイト変態開始温度予測_修正Andrews式_非線形モデル¶
非線形モデルのAndrews式にCo, Siを追加した式によりマルテンサイト変態開始温度を予測する。

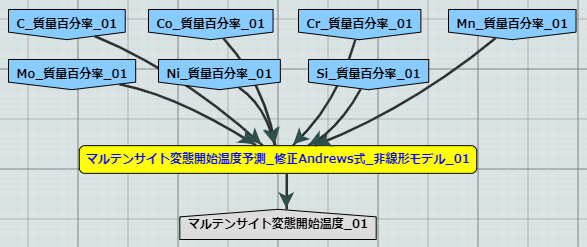

図 62 ツール「マルテンサイト変態開始温度予測_修正Andrews式_非線形モデル」¶
入力ファイル：
表 4 に示す。
No |
ポート名 |
内容 |
|---|---|---|
1 |
C_質量百分率 |
C[wt%] |
2 |
Co_質量百分率 |
Co[wt%] |
3 |
Cr_質量百分率 |
Cr[wt%] |
4 |
Mn_質量百分率 |
Mn[wt%] |
5 |
Mo_質量百分率 |
Mo[wt%] |
6 |
Ni_質量百分率 |
Ni[wt%] |
7 |
Si_質量百分率 |
Si[wt%] |
出力ファイル：
ポート名：マルテンサイト変態開始温度
マルテンサイト変態開始温度[K]
ファイル形式については、マルテンサイト変態開始温度予測_修正Andrews式_線形モデルワークフローと同様のため、「 出力ファイル「マルテンサイト変態開始温度」 」を参照のこと。
5.4. 入力ファイル¶
このワークフローにおける入力ファイルは 合金組成情報 を参照のこと。入力ファイル名は半角スペースを入れなければ任意のファイル名でよい。
サンプル入出力ファイル
ダウンロードはこちら（html版のみダウンロード可能）サンプル入力ファイルの組成が計算式の推奨範囲外の可能性があるため、ご注意ください。
