4. マルテンサイト変態開始温度予測_修正Andrews式_線形モデルワークフロー¶

4.1. 概要¶

線形モデルのAndrews式にCo, Siを追加した式を使用してマルテンサイト変態開始温度を予測する。

4.2. ワークフロー説明¶

線形モデルのAndrews式にCo, Siを追加した式を使用してマルテンサイト変態開始温度を予測する。文献 [Ref2] の式(K.W.Andrews linear) を実装したものである (3) 。

(3)¶\[Ms[\bf{K}]=\rm{812-423}(\it{C})\rm{-30.4}(\it{Mn})\rm{-12.1}(\it{Cr})\rm{-17.7}(\it{Ni})\rm{-7.5}(\it{Mo})\rm{+10}(\it{Co})\rm{-7.5}(\it{Si})\]

Ref2: "冷間工具鋼の焼入焼戻硬さに及ぼす合金元素の影響". 藤松威史、横井大円、辻井信博. http://www.sanyo-steel.co.jp/technology/images/pdf/8/08-2.pdf

ワークフローは図 52 になる。

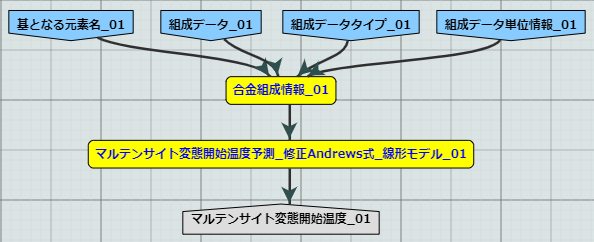

図 52 マルテンサイト変態開始温度予測_修正Andrews式_線形モデルワークフロー¶

4.3. ツール説明¶

ワークフローで使用されるツールの説明を行う。

4.3.1. 合金組成情報¶

「合金組成情報」を参照のこと。

4.3.2. マルテンサイト変態開始温度予測_修正Andrews式_線形モデル¶

線形モデルのAndrews式にCo, Siを追加した式によりマルテンサイト変態開始温度を予測する。

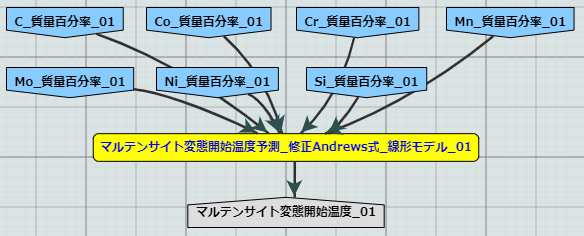

図 53 ツール「マルテンサイト変態開始温度予測_修正Andrews式_線形モデル」¶

入力ファイル：

表 3 に示す。

表 3 入力ファイル一覧¶
No	ポート名	内容
1	C_質量百分率	C[wt%]
2	Co_質量百分率	Co[wt%]
3	Cr_質量百分率	Cr[wt%]
4	Mn_質量百分率	Mn[wt%]
5	Mo_質量百分率	Mo[wt%]
6	Ni_質量百分率	Ni[wt%]
7	Si_質量百分率	Si[wt%]

出力ファイル：

ポート名：マルテンサイト変態開始温度

マルテンサイト変態開始温度[K]

図 54 出力ファイル「マルテンサイト変態開始温度」¶

4.4. 入力ファイル¶

このワークフローにおける入力ファイルは合金組成情報を参照のこと。入力ファイル名は半角スペースを入れなければ任意のファイル名でよい。

サンプル入出力ファイル ダウンロードはこちら （html版のみダウンロード可能）
- サンプル入力ファイルの組成が計算式の推奨範囲外の可能性があるため、ご注意ください。

4.5. ワークフローの実行¶

4.5.1. ワークフローの選択¶

ワークフロー一覧画面でワークフロー名「マルテンサイト変態開始温度予測_修正Andrews式_線形モデル」リンクをクリックする( 図 55 )。

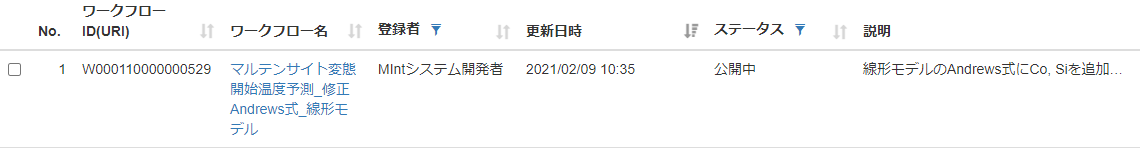

図 55 ワークフロー選択¶

4.5.2. 実行選択¶

ワークフローメタ情報画面で、「ワークフローを実行」ボタンをクリックする。このときワークフローのステータスが公開中であることを確認する( 図 56 )。

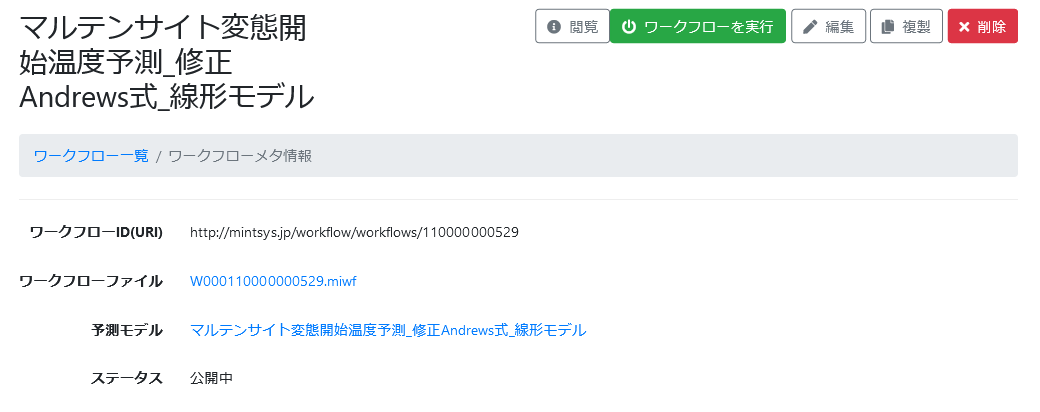

図 56 実行の選択¶

4.5.3. パラメータ入力と実行¶

1.入力ファイルをアップロードする。「参照」を選択後、「参照」ボタンをクリックして入力ファイルを指定する。

必要に応じて、「実行」ボタンクリック前に「ラン説明」にランに関する詳細説明を入力する。

2.入力ファイルアップロード後、「実行」ボタンをクリックする( 図 57 )。

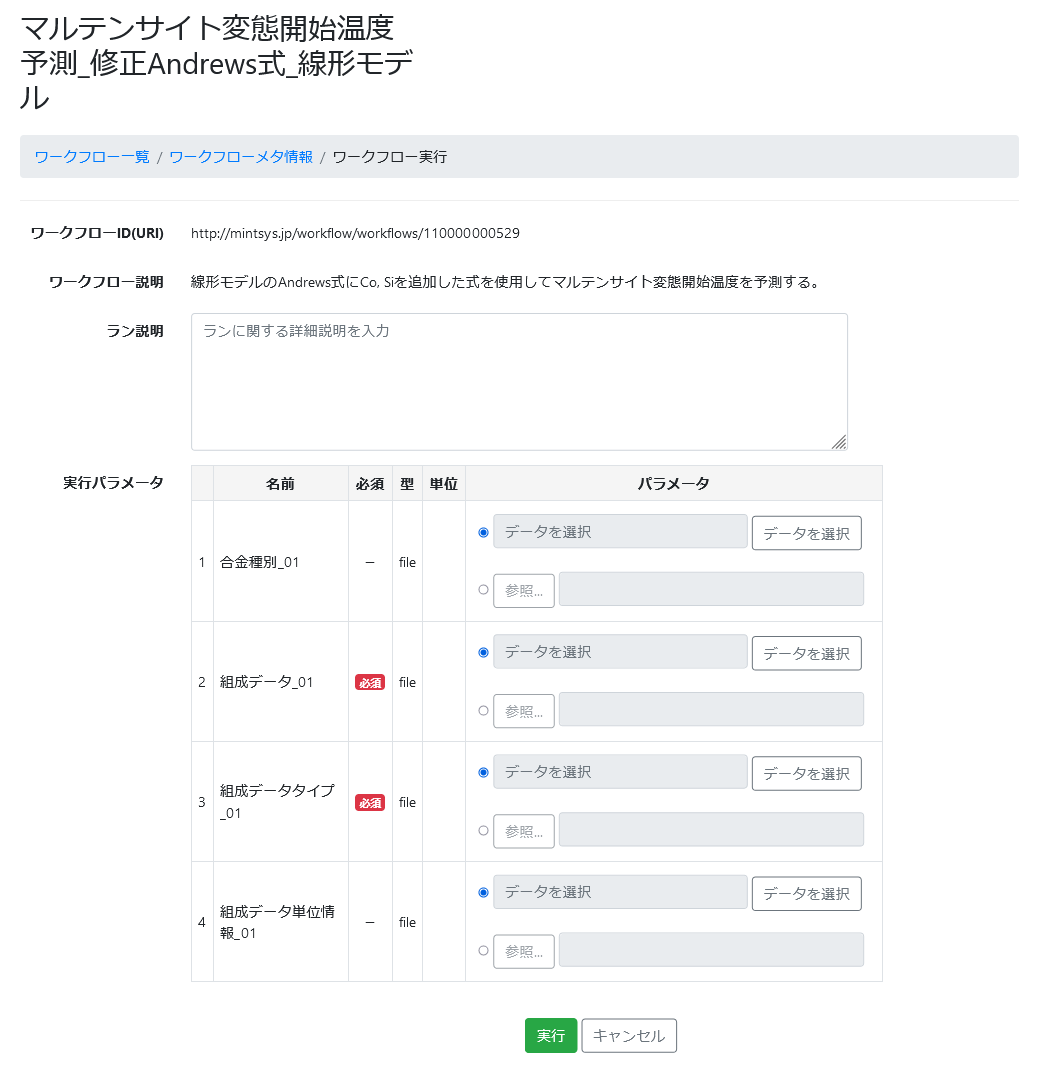

図 57 パラメータ入力と実行¶

4.6. 取得結果の確認¶

取得結果をダウンロードする。

1.ラン一覧からステータスが「完了」のランを選択し、ラン詳細画面を表示する。ラン詳細画面の「ダウンロード」ボタンをクリックする( 図 58 )。

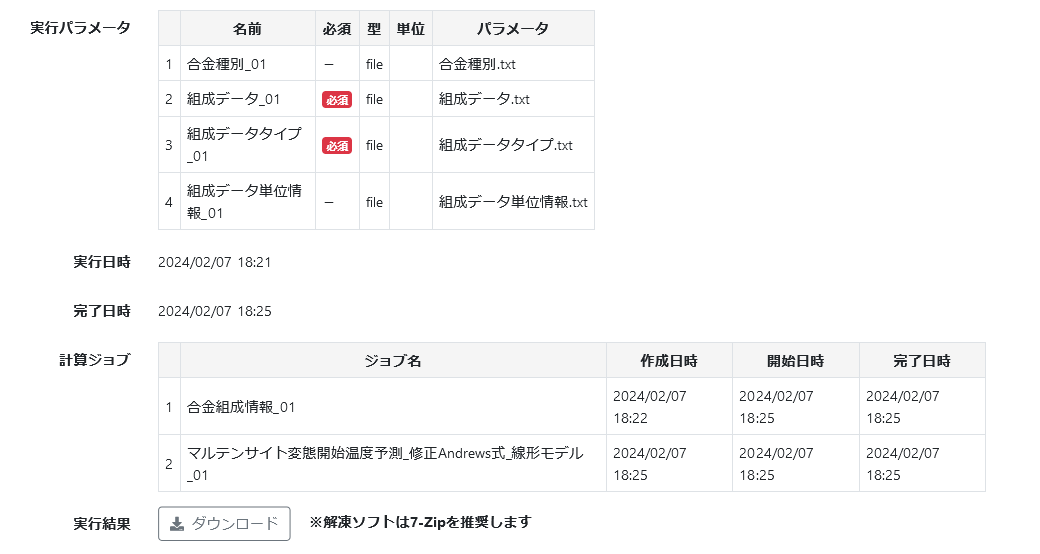

図 58 ラン詳細画面¶

2.計算結果ファイルダウンロードダイアログの「全ての実行結果をダウンロードする」を選択し、「ダウンロードする」ボタンをクリックすると計算結果をダウンロードすることができる( 図 59 )。

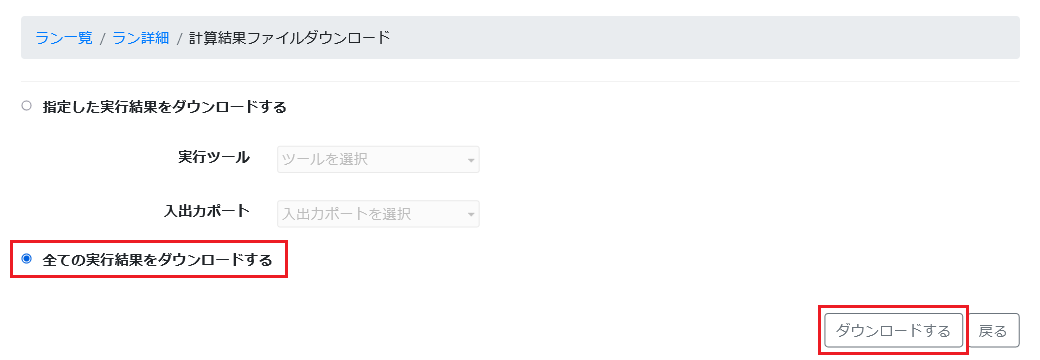

図 59 計算結果ファイルダウンロードダイアログ¶

3.ダウンロードファイルを解凍すると「ワークフローID名」のフォルダの下に「(ワークフローID+)ツール名」のフォルダが存在し、ツールの結果ファイルが格納されている( 図 60 )。

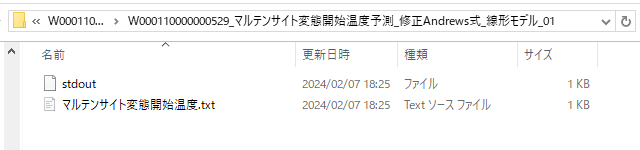

図 60 ファイル出力例¶
