14. 変態終了体積率計算ワークフロー¶

14.1. 概要¶

本ワークフローはKJMA式により相変化の変態終了体積率を計算するワークフローである。

定常クリープ速度の計算には、参考文献 1 の式(15) より引用したKJMA式 (9) を利用している。

(9)¶\[\begin{split}& V = 1 - exp(-Kt^{n})\\ & V:変態終了体積率\\ & K:KJMA式の係数K\\ & n:KJMA式の係数n(相変化成長の時間指数)\\ & t:時刻(核形成開始からの時間)[sec]\\\end{split}\]

1: 参考文献:小岩昌宏相変化の速度論 <https://www.jstage.jst.go.jp/article/materia/50/2/50_55/_article/-char/ja/>

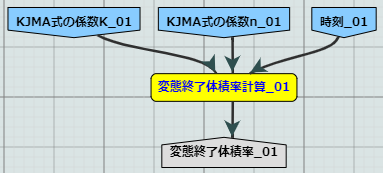

KJMA式を使用して変態終了体積率を計算する。ワークフローは図 145 の通りである。

図 145 変態終了体積率計算ワークフロー¶

このワークフローでは「変態終了体積率計算」ツールしか利用しないため、ワークフローとツールの入出力は同一である。

このワークフローの入力ファイルはツールに示す入力ポートのファイル全てである。

入力ファイルはテキストエディタなどで作成する。具体的な作成例をワークフロー実行に示す。

入力ファイルはテキストエディタなどで作成する。以下にKJMA式の係数Kの入力ファイルを作成する例を示す。

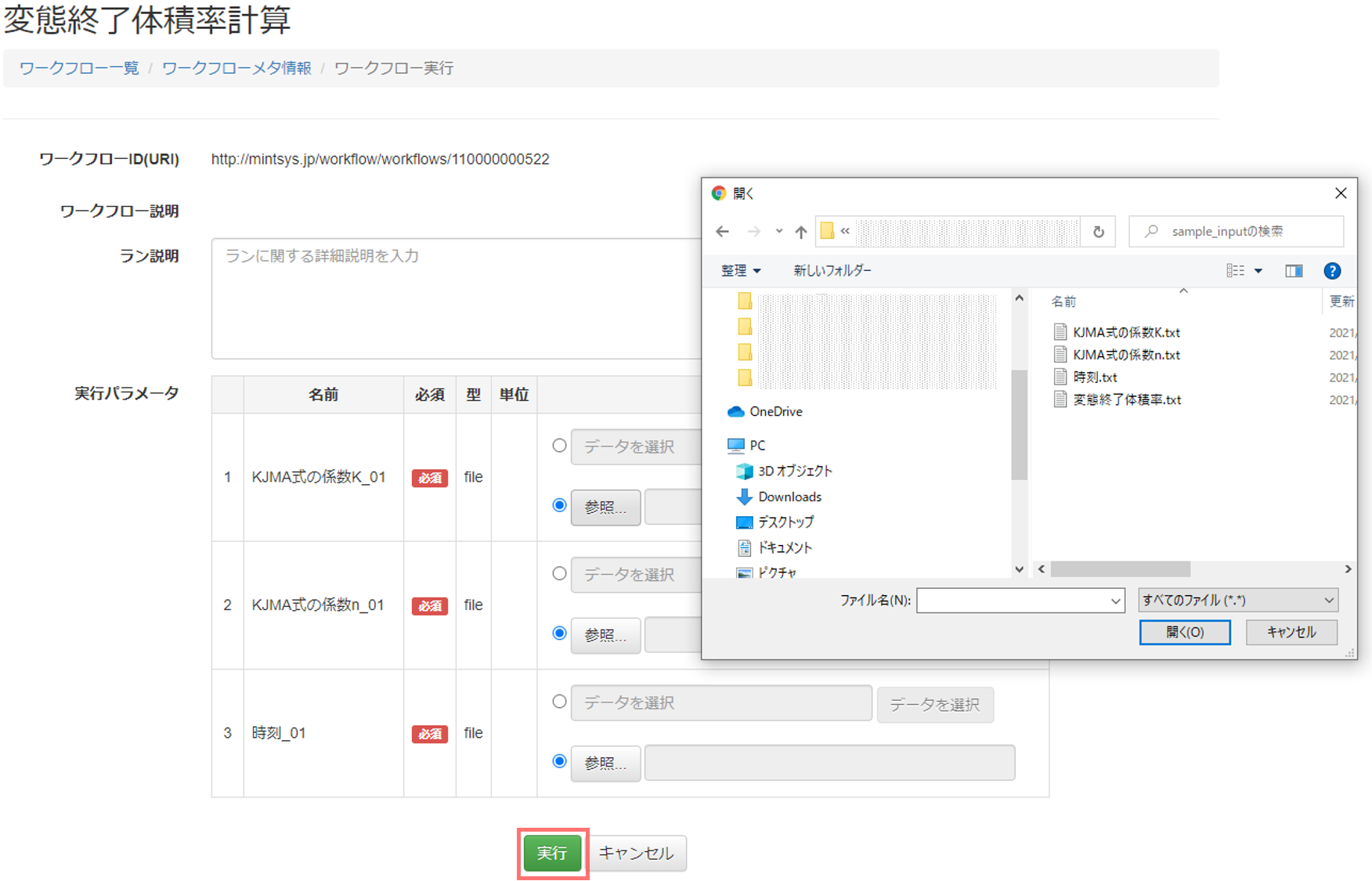

ワークフローに入力ファイルの作成で作成した入力ファイルを投入し、変態終了体積率計算の結果を取得する。

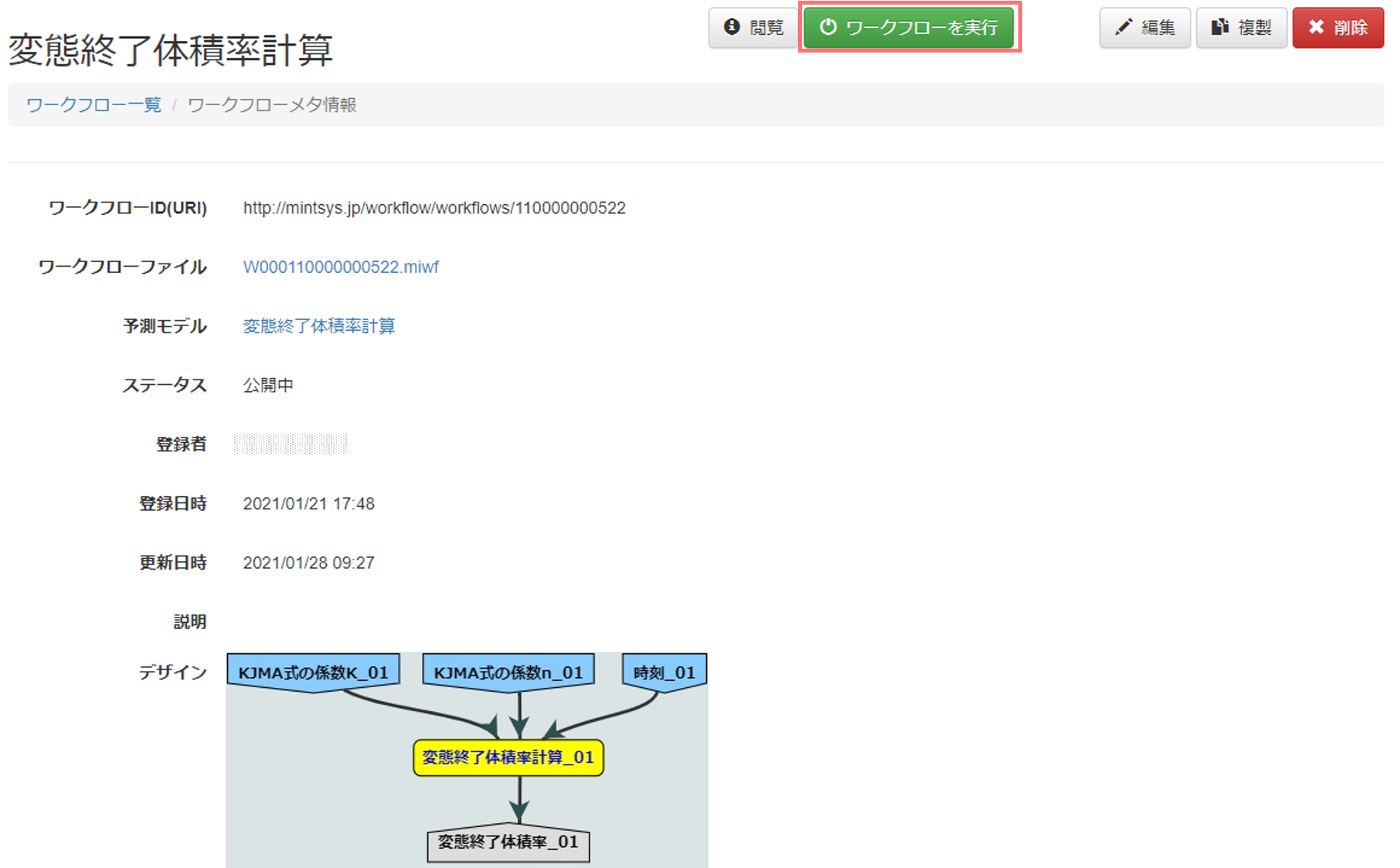

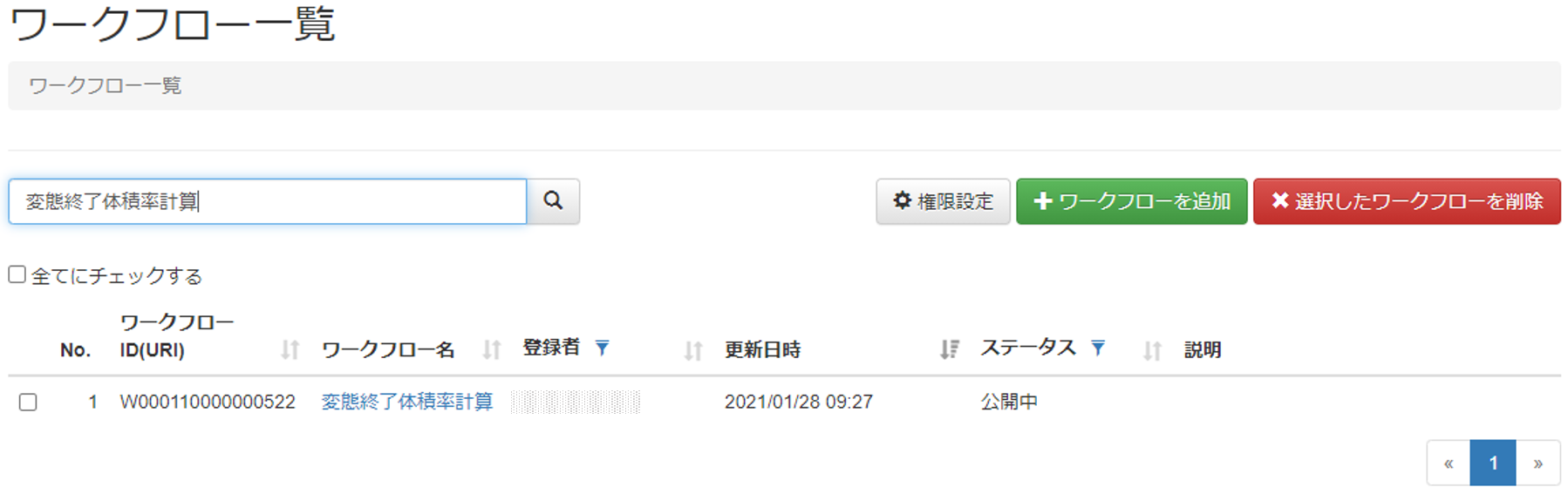

ワークフロー一覧画面( 図 147 )でワークフロー名 [変態終了体積率計算] リンクをクリックして、ワークフローメタ情報画面に遷移する。

図 147 ワークフロー一覧画面¶

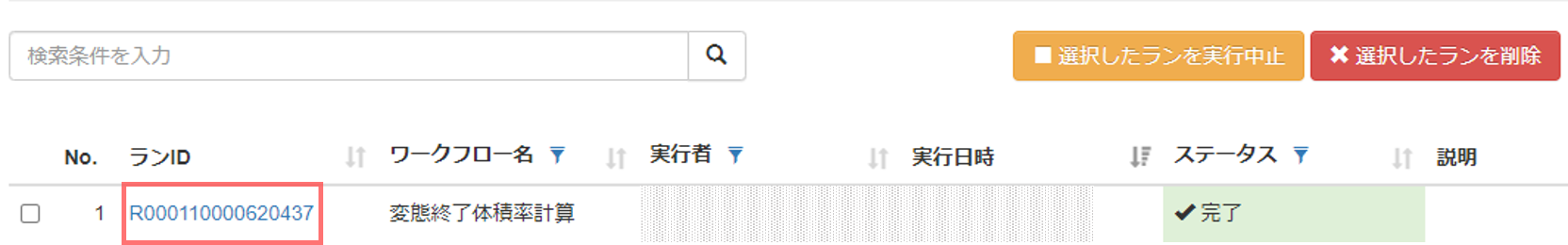

ワークフローが実行されるとラン一覧に実行したワークフローが表示される。( 図 150 )
ランの実行が正常終了すると実行結果のダウンロードが可能になる。

図 150 ラン一覧画面（実行完了）¶

実行結果をダウンロードする。

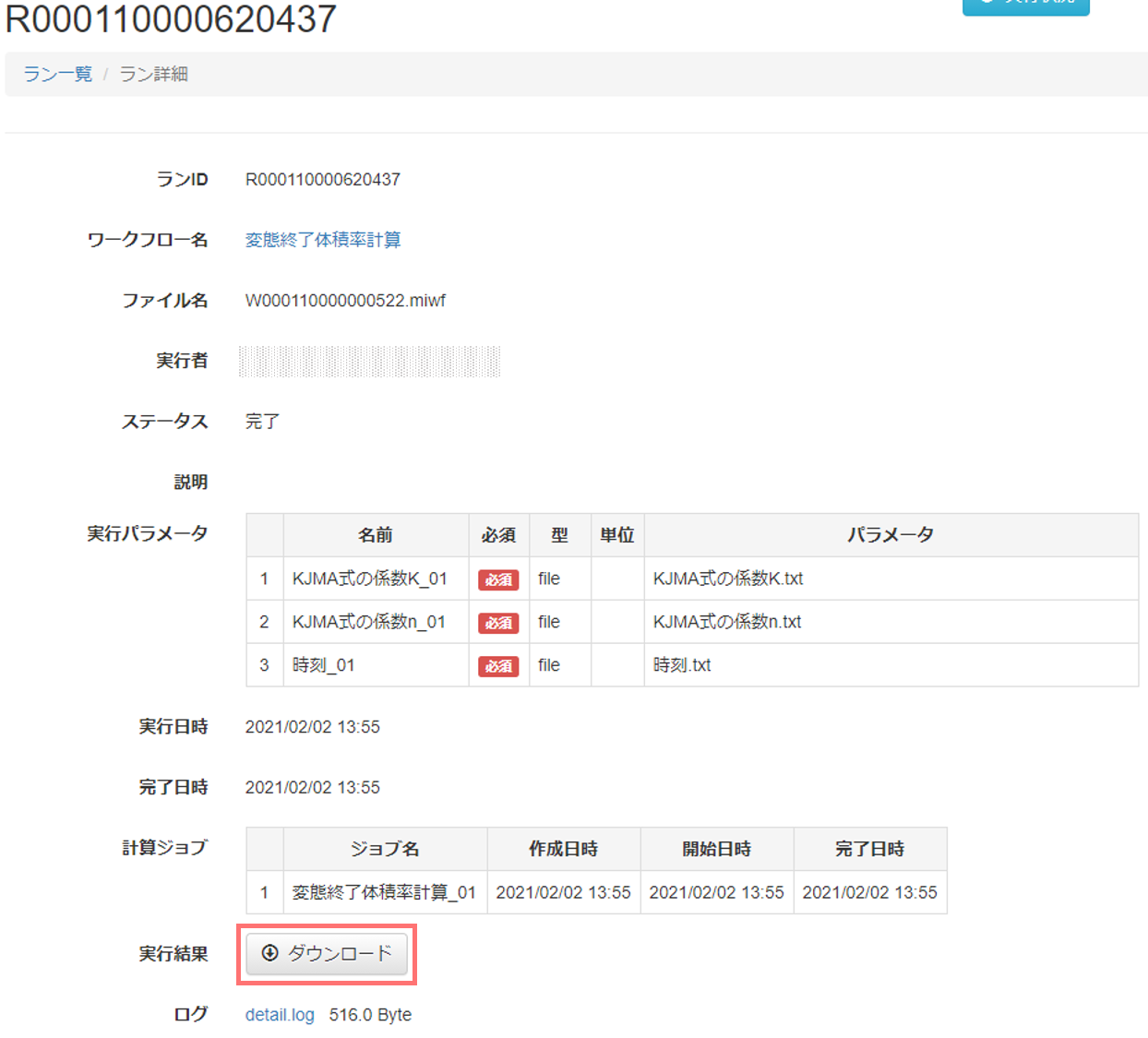

ラン一覧から実行結果をダウンロードしたいランIDをクリックし、ラン詳細画面に遷移する( 図 151 )。

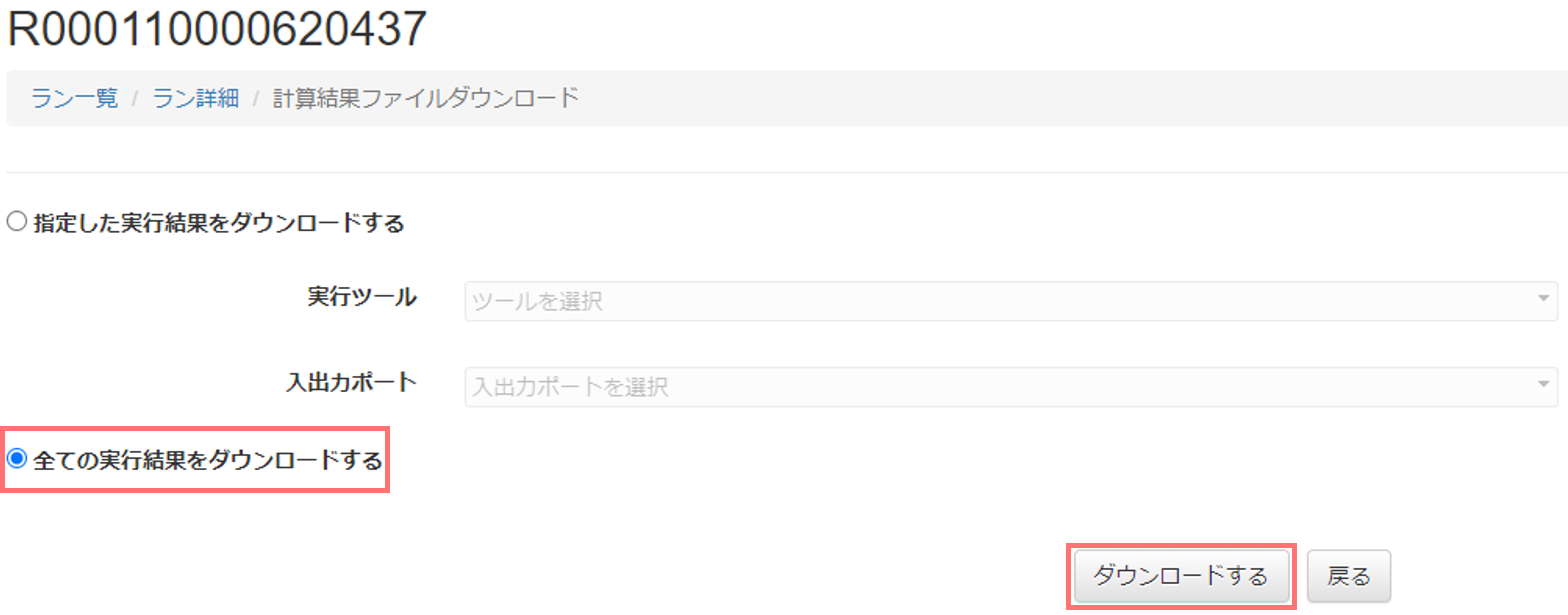

ラン詳細画面の [ダウンロード] ボタンをクリックすると計算結果ファイルダウンロードダイアログに遷移する( 図 152 )。

図 151 ラン詳細画面¶
計算結果ファイルダウンロードダイアログの [全ての実行結果をダウンロードする]ラジオボタンをチェックし、[ダウンロードする] ボタンをクリックする。
ダウンロード確認メッセージが表示される場合、「ダウンロード」ボタンをクリックする。

図 152 計算結果ファイルダウンロードダイアログ¶

3.ダウンロードした実行結果ファイルは圧縮されており、"out.zip"というファイル名になっている。

ファイルを解凍すると「ワークフローID名」のフォルダの下に「(ワークフローID+)ツール名」のフォルダが存在し、ツールの計算結果ファイルが格納されている( 図 153 )。

out
 ├ W000110000000522
    ├ input
    ├ W000110000000522_変態終了体積率計算_01
       ├ 変態終了体積率

図 153 変態終了体積率¶
