24. 凝固割れ予測ワークフロー¶
24.1. 概要¶
凝固割れによるき裂発生を予測するワークフローである。 レーザ照射に伴う温度、弾塑性挙動解析を行い、塑性ひずみ増分の評価する。 熱伝導解析、弾塑性解析にはAbaqusを利用している。
24.2. ワークフローの説明¶
24.2.1. ワークフロー¶
Abaqusによる熱伝導解析、弾塑性挙動解析を行い、組成ひずみ増分と割れを予測する。 ワークフローは 図 242 の通りである。

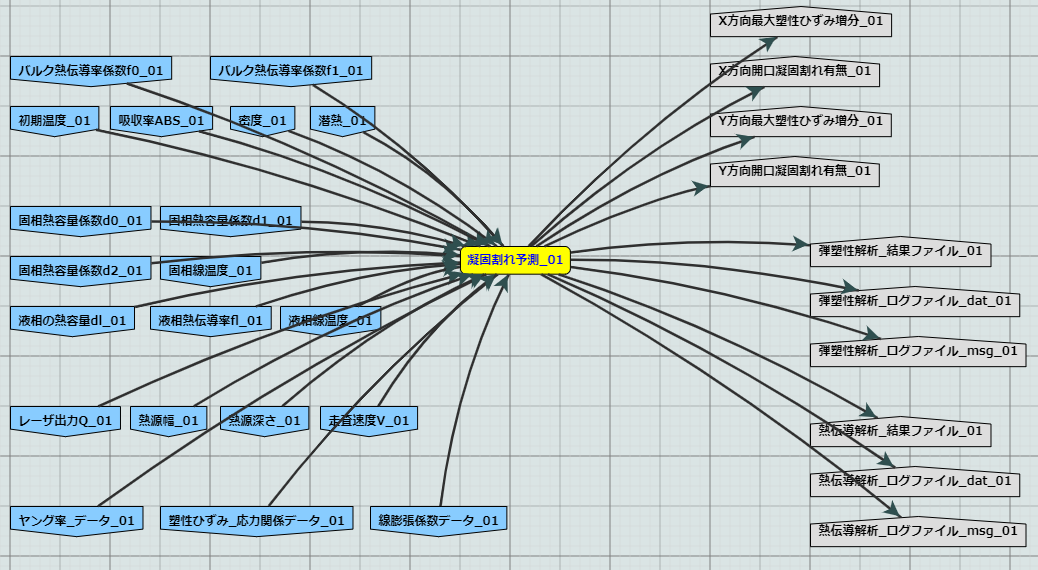

図 242 凝固割れ予測ワークフロー¶
24.2.2. 入力ポート¶
- ポート名：固相熱容量係数d0
固体の熱容量（J/kg K）, specht = d0 + d1 * T + d2 * T^2
438.0
- ポート名：固相熱容量係数d1
固体の熱容量（J/kg K）, specht = d0 + d1 * T + d2 * T^2
0.187
- ポート名：固相熱容量係数d2
固体の熱容量（J/kg K）, specht = d0 + d1 * T + d2 * T^2
-3.61e-05
- ポート名：液相の熱容量dl
液体の熱容量（一定値）
1260.0
- ポート名：バルク熱伝導率係数f0
バルク部の温度依存の熱伝導率（W/m K）, cond = f0 + f1 * T
9.6
- ポート名：バルク熱伝導率係数f1
バルク部の温度依存の熱伝導率（W/m K）, cond = f0 + f1 * T
0.0185
- ポート名：液相熱伝導率fl
液体の熱伝導率（一定値）
323.0
- ポート名：レーザ出力 Q
レーザ出力
700
- ポート名：走査速度V
走査速度
8.8889e-05
- ポート名：熱源幅
熱源モデルパラメータ
5.9999999999999995e-05
- ポート名：熱源深さ
熱源モデルパラメータ
0.000475
- ポート名：吸収率ABS
吸収率
0.7
- ポート名：密度
密度（温度依存無し）
8220
- ポート名：モデル初期温度
モデル初期温度
25
- ポート名：潜熱
潜熱
227000
- ポート名：液相線温度
液相線温度
1260.0
- ポート名：固相線温度
固相線温度
1336.0
- ポート名：ヤング率データ
非必須ポート。Abaqus(inp)形式のヘッダなしcsvデータ。
2.05e+11,0.3,25.,1. 2.03e+11,0.3,93.,1. 1.97e+11,0.3,204.,1. 1.92e+11,0.3,316.,1. ...
- ポート名：塑性ひずみ_応力関係データ
非必須ポート。Abaqus(inp)形式のヘッダなしcsvデータ。
3.79e+08,0.,25.,1. 3.84836e+08,0.001,25.,1. 3.90537e+08,0.002,25.,1. 3.96111e+08,0.003,25.,1. ...
- ポート名：線膨張係数データ
非必須ポート。Abaqus(inp)形式のヘッダなしcsvデータ。
1.39e-05,25.,1. 1.39e-05,93.,1. 1.51e-05,538.,1. 1.55e-05,649.,1. ...
24.2.3. 出力ポート¶
ポート名：X方向最大塑性ひずみ増分
0.00104352ポート名：Y方向最大塑性ひずみ増分
0.00519751- ポート名：X方向開口凝固割れ有無
0が未発生、1が発生
0
- ポート名：Y方向開口凝固割れ有無
0が未発生、1が発生
1
- ポート名：熱伝導解析_結果ファイル
Abaqus(.odb)形式の熱伝導解析結果ファイル
- ポート名：熱伝導解析_ログファイル_msg
Abaqus(.msg)形式の熱伝導解析ログファイル
- ポート名：熱伝導解析_ログファイル_dat
Abaqus(.dat)形式の熱伝導解析ログファイル
- ポート名：弾塑性解析_結果ファイル
Abaqus(.odb)形式の弾塑性解析結果ファイル
- ポート名：弾塑性解析_ログファイル_msg
Abaqus(.msg)形式の弾塑性解析ログファイル
- ポート名：熱伝導解析_ログファイル_dat
Abaqus(.dat)形式の弾塑性解析ログファイル
24.2.4. 入力ファイル¶
このワークフローの入力ファイルは 入力ポート に示す入力ポートのファイル全てである。
サンプル入出力ファイル
ダウンロードはこちらファイルサイズが大きいため注意(解凍後 1.3GB)（html版のみダウンロード可能）
