23. ガンマプライム相析出時間の予測ワークフロー

23.1. 概要

自由エネルギー計算により、 \(\gamma\prime\) 相の析出開始時間を予測する。

23.2. ワークフロー説明

合金重量組成(6種類)と温度から、自由エネルギー計算(C言語ソースコード)により、 \(\gamma\prime\) 相の析出開始時間を予測する。

../_images/W110000000730.png

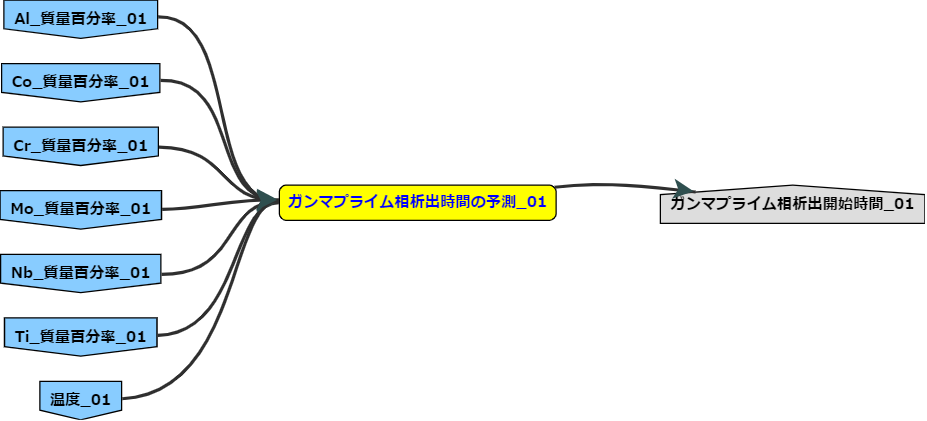

図 241 ガンマプライム相析出時間の予測ワークフロー

23.3. ツールの説明

ワークフローで使用されるツールの説明。

23.3.1. ガンマプライム相析出時間の予測

入力ファイル

  • ポート名: 元素名_質量百分率

    各元素の質量百分率[wt%] 例) 100% → 100

    3.5
  • ポート名: 温度

    熱処理時の温度[K]

    1223.0

出力ファイル

  • ポート名: ガンマプライム相析出開始時間

    入力ポートの条件で \(\gamma\prime\) 相が析出し始める時間。

    1.78e-02

23.4. ワークフローの入力ファイル

このワークフローの入出力ファイルは、ガンマプライム相析出時間の予測 に示す入出力全てである。 サンプル入出力ファイル ダウンロードはこちら （html版のみダウンロード可能）
