10. 実験データからのシャルピー衝撃値計算ワークフロー¶

10.1. 概要¶

SEM像データから抽出されたミクロ組織特徴量データとテスト条件からシャルピー衝撃値計算を行う。

10.2. ワークフロー説明¶

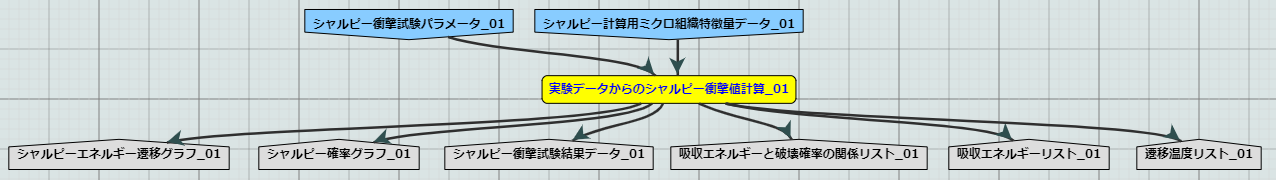

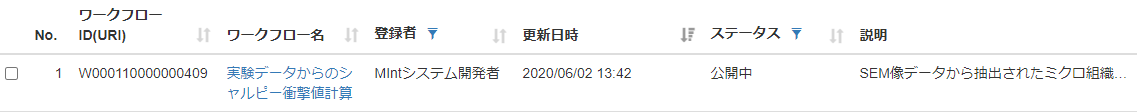

SEM像データから抽出されたミクロ組織特徴量データとテスト条件からシャルピー衝撃値計算を行う。ワークフローは図 92 になる。

図 92 実験データからのシャルピー衝撃値計算ワークフロー¶

10.3. ツール説明¶

ワークフローで使用されるツールの説明を行う。

10.3.1. 実験データからのシャルピー衝撃値計算¶

SEM像データから抽出されたミクロ組織特徴量データとテスト条件からシャルピー衝撃値計算を行う( 図 93 )。

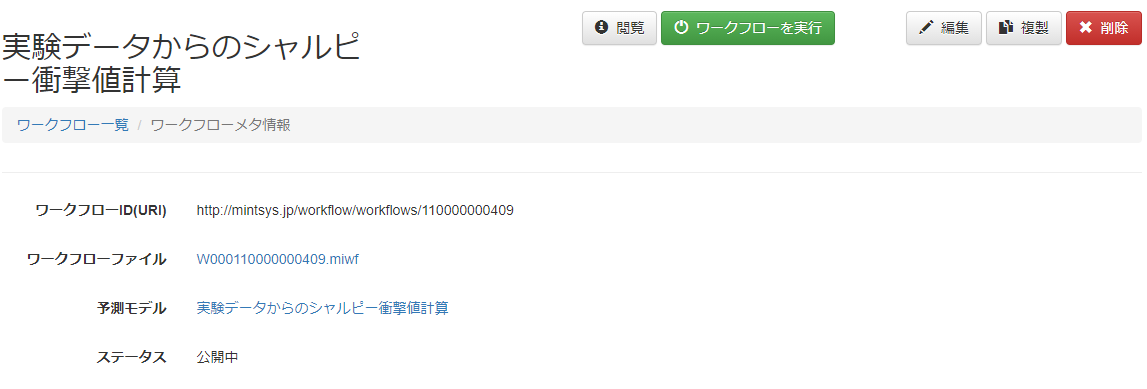

図 93 ツール「実験データからのシャルピー衝撃値計算」¶

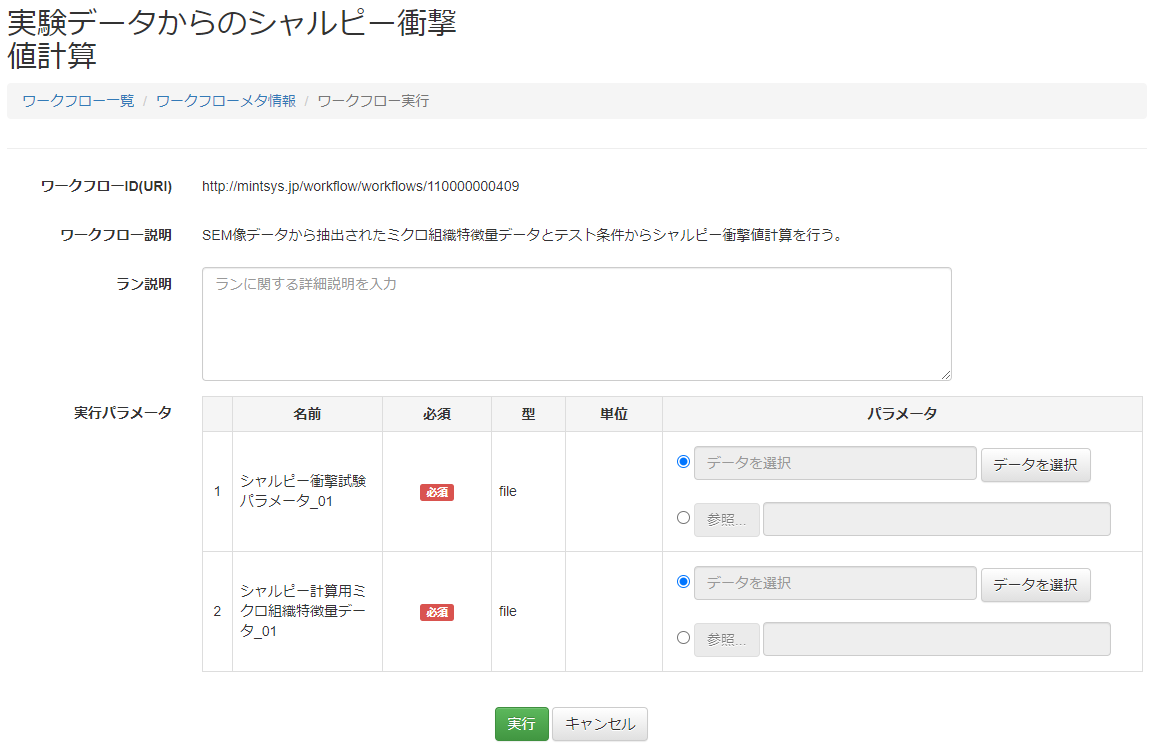

入力ファイル：

ポート名：シャルピー衝撃試験パラメータ

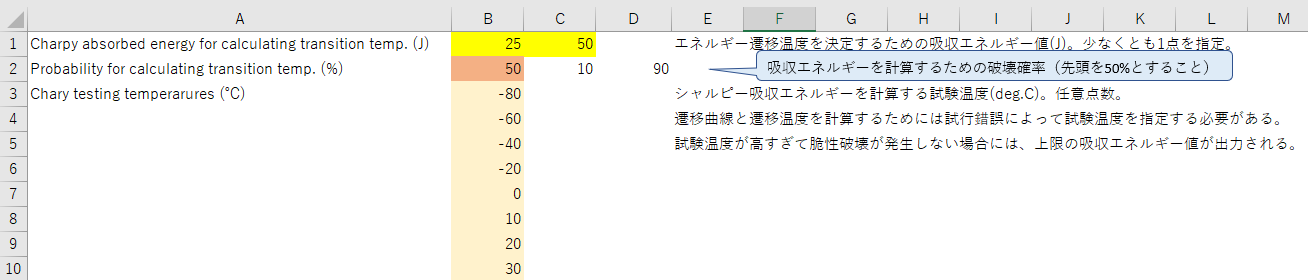

シャルピー衝撃試験パラメータ（吸収エネルギー値、破壊確率、試験温度）をExcel形式で入力する( 図 94 )。

図 94 入力ファイル「シャルピー衝撃試験パラメータ」¶

入力ファイル：

ポート名：シャルピー計算用ミクロ組織特徴量データ

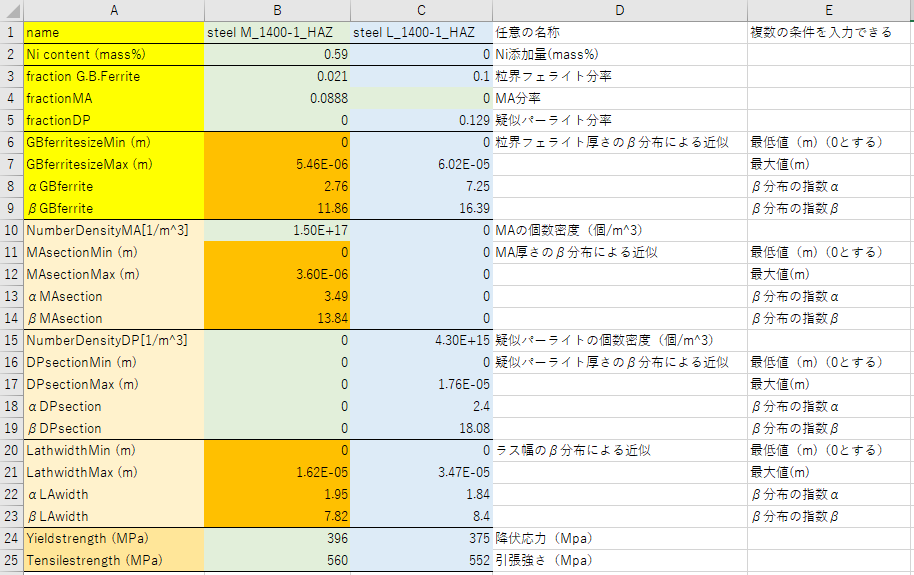

ミクロ組織特徴量データ（Ni添加量、粒界フェライト分率、MA分率など）をExcel形式で入力する( 図 95 )。複数の条件を入力できる。
ミクロ組織特徴量抽出ワークフローで出力されたシャルピー計算用ミクロ組織特徴量データファイルを使用する場合は、Ni添加量、粒界フェライト分率、降伏応力、引張強さを追加入力する必要がある。

図 95 入力ファイル「シャルピー計算用ミクロ組織特徴量データ」¶

出力ファイル：

ポート名：シャルピーエネルギー遷移グラフ

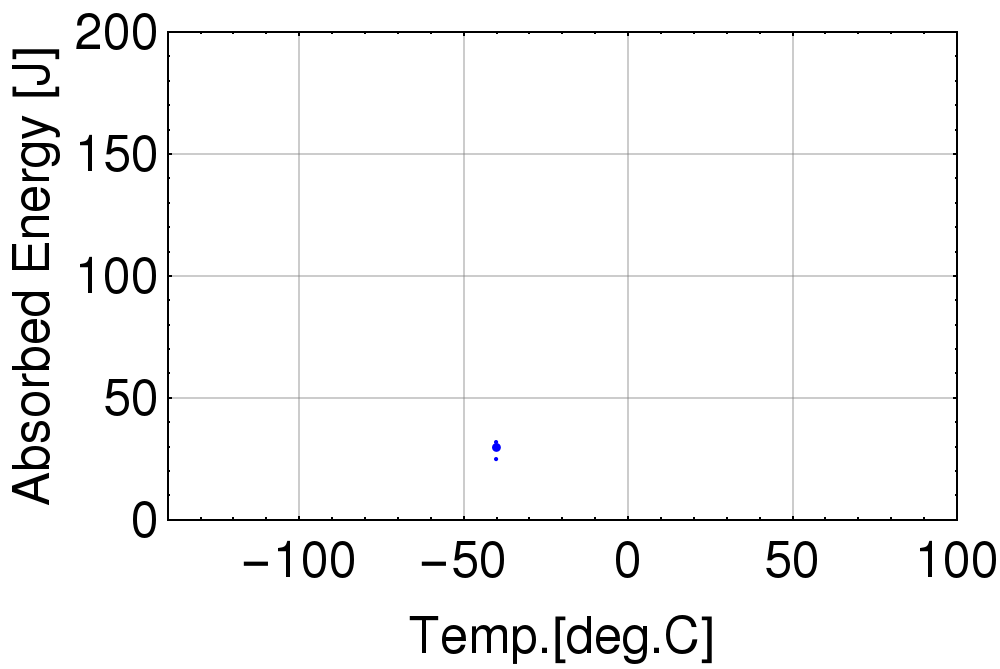

シャルピーエネルギー遷移グラフ(png)( 図 96 )。

図 96 入力ファイル「シャルピーエネルギー遷移グラフ」¶

出力ファイル：

ポート名：シャルピー確率グラフ

シャルピー確率グラフ(png)( 図 97 )。

図 97 入力ファイル「シャルピー確率グラフ」¶

出力ファイル：

ポート名：吸収エネルギーと破壊確率の関係リスト

吸収エネルギーと破壊確率の関係リストの出力ファイルパスを出力したテキストファイル(txt)。後続の予測モジュールで使用する場合がある。

出力ファイル：

ポート名：吸収エネルギーリスト

吸収エネルギーリストの出力ファイルパスを出力したテキストファイル(txt)。後続の予測モジュールで使用する場合がある。

出力ファイル：

ポート名：遷移温度リスト

遷移温度リストの出力ファイルパスを出力したテキストファイル(txt)。後続の予測モジュールで使用する場合がある。

出力ファイル：

ポート名： シャルピー衝撃試験結果データ

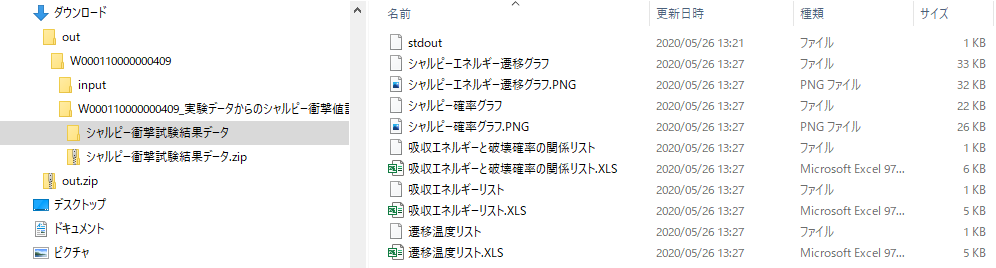

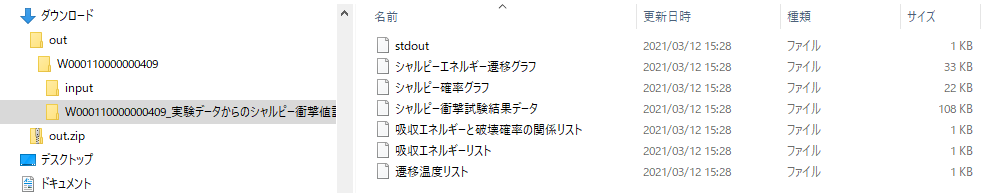

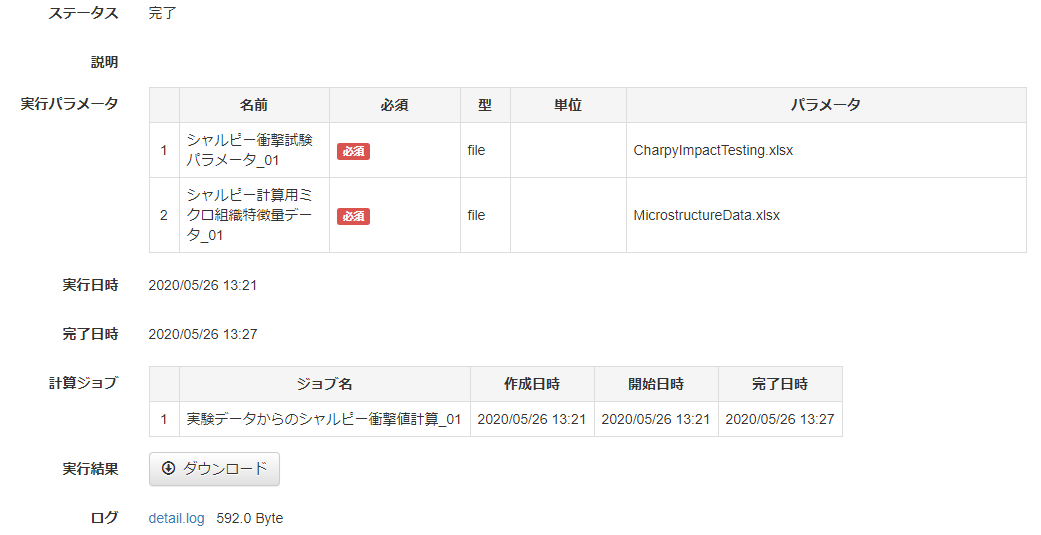

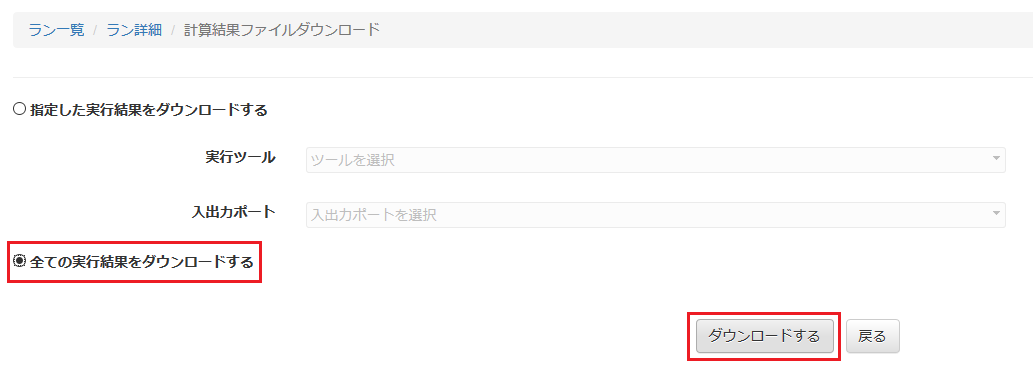

実験データからのシャルピー衝撃値計算処理で出力されたファイル（画像ファイル、Excelファイルなど）をまとめた圧縮ファイル(zip)。解凍例を 図 98 に示す。

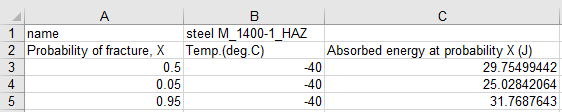

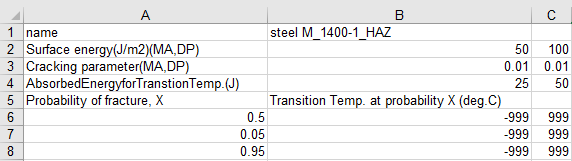

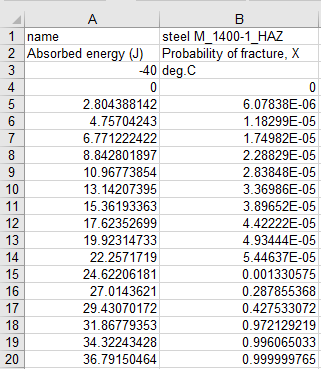

計算結果は、吸収エネルギーと破壊確率の関係リスト( 図 99 ) ～ 遷移温度リスト( 図 101 )のExcelファイルに出力される。
