37. Hastelloy_X_応力_ひずみ曲線予測ワークフロー

37.1. 概要

25~650℃におけるHastelloy-Xの圧縮機械特性を予測する。

37.2. ワークフロー説明

25~650℃におけるHastelloy-Xの圧縮機械特性を予測する。 圧縮機械特性の予測には 青柳 健大(東北大学) による機械学習モデルを使用する。

../_images/W000110000000817.png

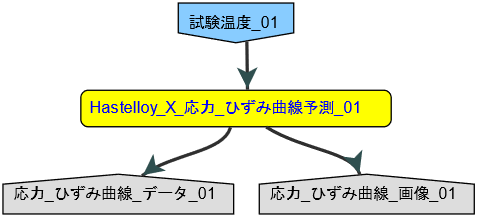

図 333 Hastelloy_X_応力_ひずみ曲線予測ワークフロー

37.3. ツールの説明

ワークフローで使用されるツールの説明。

37.3.1. Hastelloy_X_応力_ひずみ曲線予測

入力ファイル

  • ポート名: 試験温度

    圧縮試験の試験温度[℃]

    500

出力ファイル

  • ポート名: 応力_ひずみ曲線_データ

    圧縮応力-ひずみ曲線のcsvデータ。1列目がひずみ、2列目が応力である。

    strain,stress
0.0,337.41715910387643
0.01,360.85556358107783
0.02,383.59056626548477
..., ...

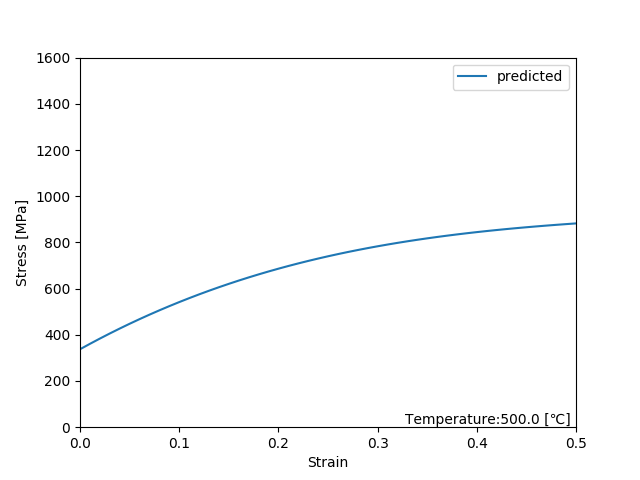

  • ポート名: 応力_ひずみ曲線_画像
    圧縮応力-ひずみ曲線の画像データ。上記の応力_ひずみ曲線_データについて、

    横軸をひずみ、縦軸を応力としてプロットしたものである。

    ../_images/ss.png

    図 334 応力_ひずみ曲線_画像

37.4. ワークフローの入力ファイル

本ワークフローの入出力は、上記ツール説明と同じである。 サンプル入出力ファイル ダウンロードはこちら （html版のみダウンロード可能）
