29. 変形・延性破壊計算ワークフロー¶

29.1. 概要¶

本ワークフローはDP鋼の組織データをもとに引張解析を行い引張強さ×伸びを求めるワークフローである。

29.2. ワークフロー説明¶

ワークフローは図 285 になる。

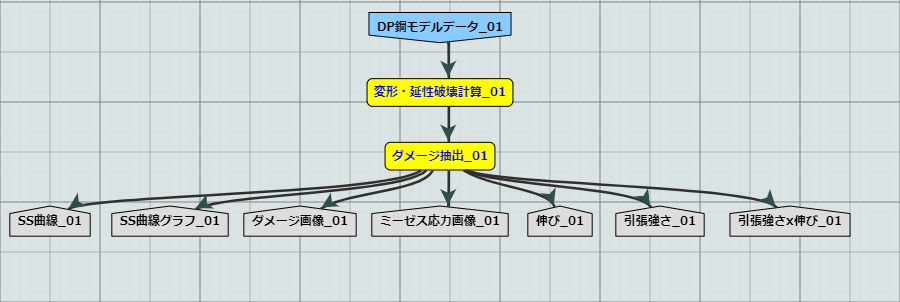

図 285 変形・延性破壊計算ワークフロー説明¶

29.2.1. 入出力ファイル¶

変形・延性破壊計算ワークフローに指定する入力ファイルと出力ファイルを以下に記す。

入力ファイル

ポート名	必須区分
DP鋼モデルデータ	必須

ポート名: DP鋼モデルデータ
Abaqusの入力ファイル(.inp)。

出力ファイル

ポート名
引張強さx伸び
SS曲線
ミーゼス応力画像
ダメージ画像
SS曲線グラフ
引張強さ
伸び

ポート名: 引張強さx伸び
引張強さx伸びのファイル(.csv)。
11.382632882268007
ポート名: 引張強さ
引張強さ[MPa]のファイル(.txt)。
2293.717348948121
ポート名: 伸び
伸び[%]のファイル(.txt)。
5.082318186759948
ポート名: SS曲線
SS曲線ファイル(.csv)。
0.000000000000000000e+00,-0.000000000000000000e+00
1.000000047497451305e-01,2.120215067407116294e+02
2.000000094994902611e-01,4.139299562666565180e+02
3.000000026077032089e-01,6.151789566501975060e+02
...
ポート名: ミーゼス応力画像
ミーゼス応力画像ファイル(.png)。

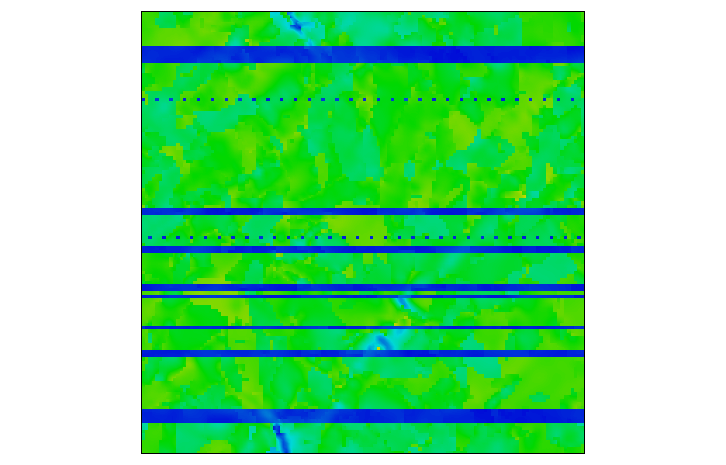

図 286 ミーゼス応力画像¶

ポート名: ダメージ画像
ダメージ画像ファイル(.png)。

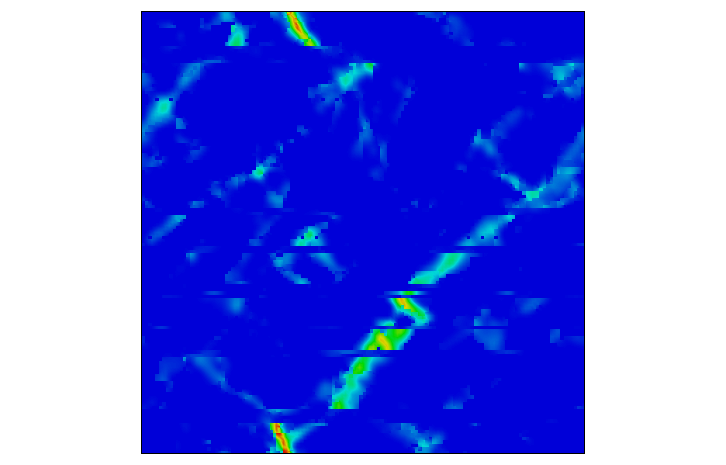

図 287 ダメージ画像¶

ポート名: SS曲線グラフ
SS曲線グラフファイル(.html)。SS曲線ファイルを可視化したファイル。

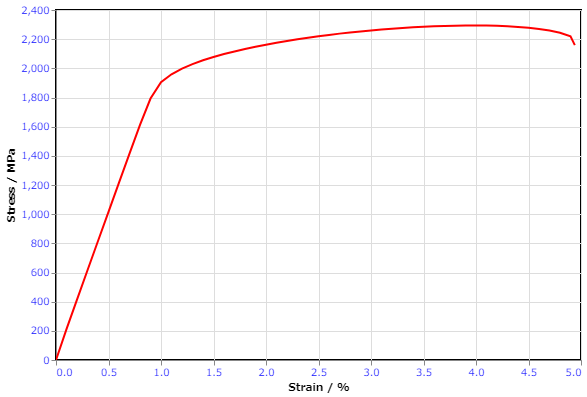

図 288 SS曲線グラフ¶

サンプル入出力ファイル ダウンロードはこちら （html版のみダウンロード可能）

29.3. ワークフロー実行¶

1. ワークフロー一覧画面 ( 図 289 ) で、ワークフロー名 [変形・延性破壊計算] リンクをクリックして、ワークフローメタ情報画面に遷移する。

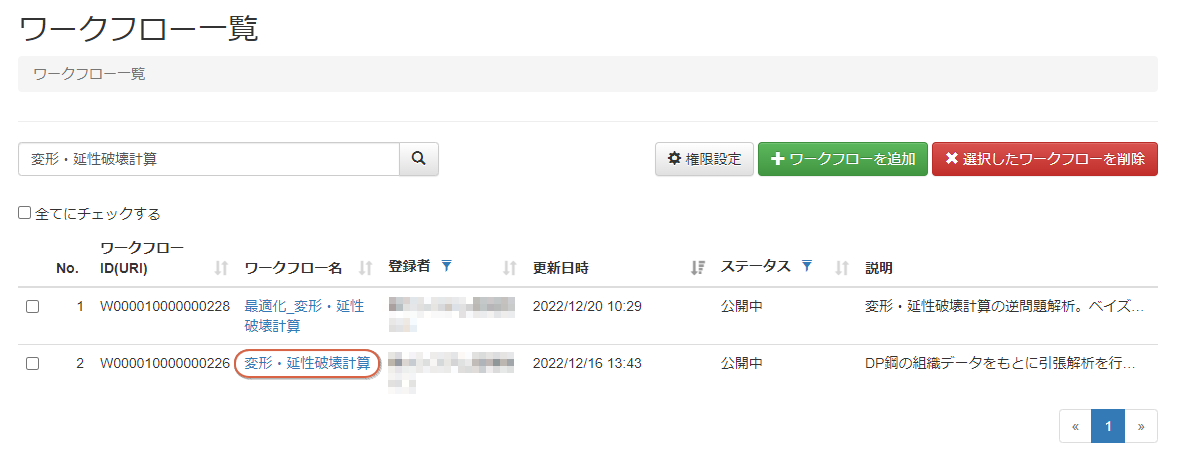

図 289 ワークフロー一覧画面¶

2. ワークフローメタ情報画面 ( 図 290 ) で、画面の右上にある [ワークフローを実行] ボタンをクリックして、ワークフロー実行画面に遷移する。

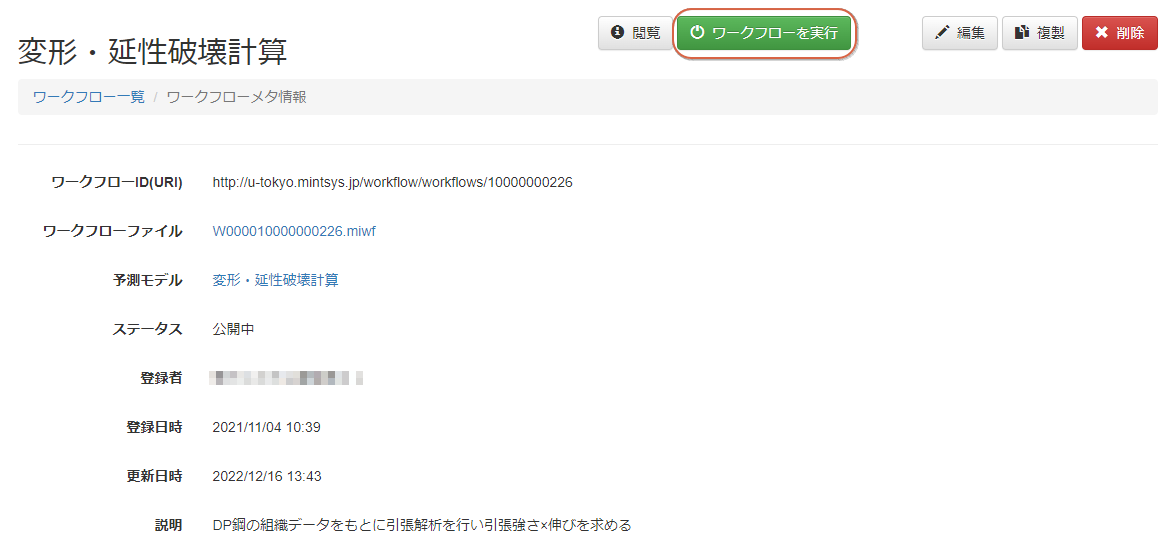

図 290 ワークフローメタ情報画面¶

3. ワークフロー実行画面 ( 図 291 ) で、実行パラメータ(入力ファイル)を設定後、[実行] ボタンをクリックすることでワークフローが実行される。

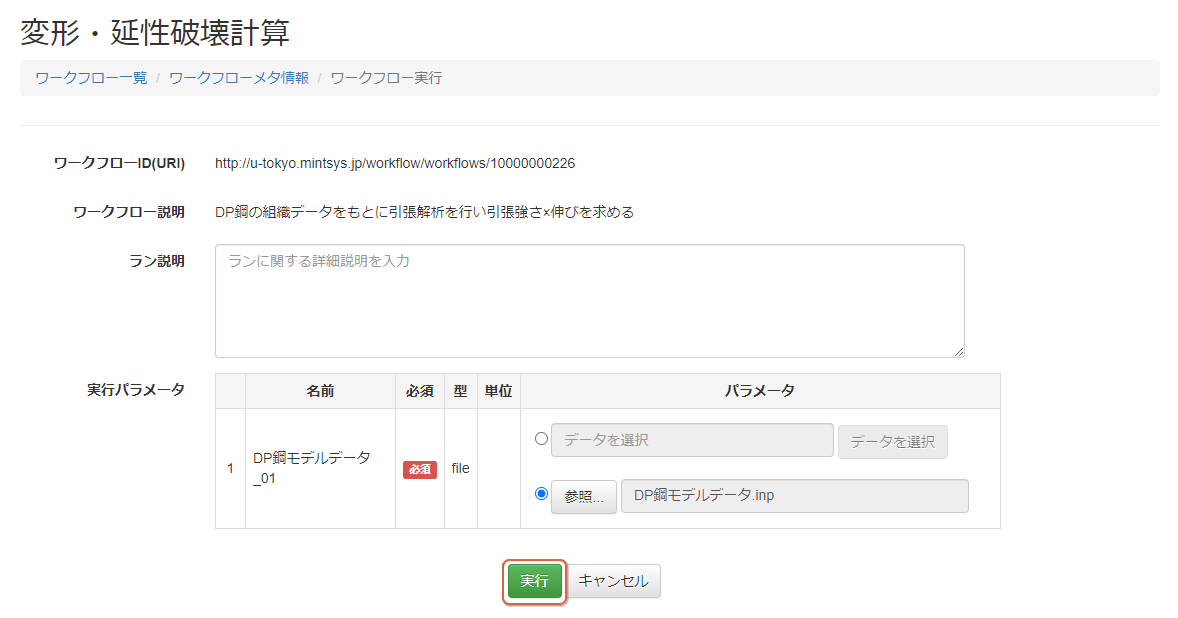

図 291 ワークフロー実行画面¶

29.3.1. 実行結果¶

1. ラン一覧から実行結果をダウンロードしたいステータスが「完了」のランIDをクリックし、ラン詳細画面に遷移する( 図 292 )。

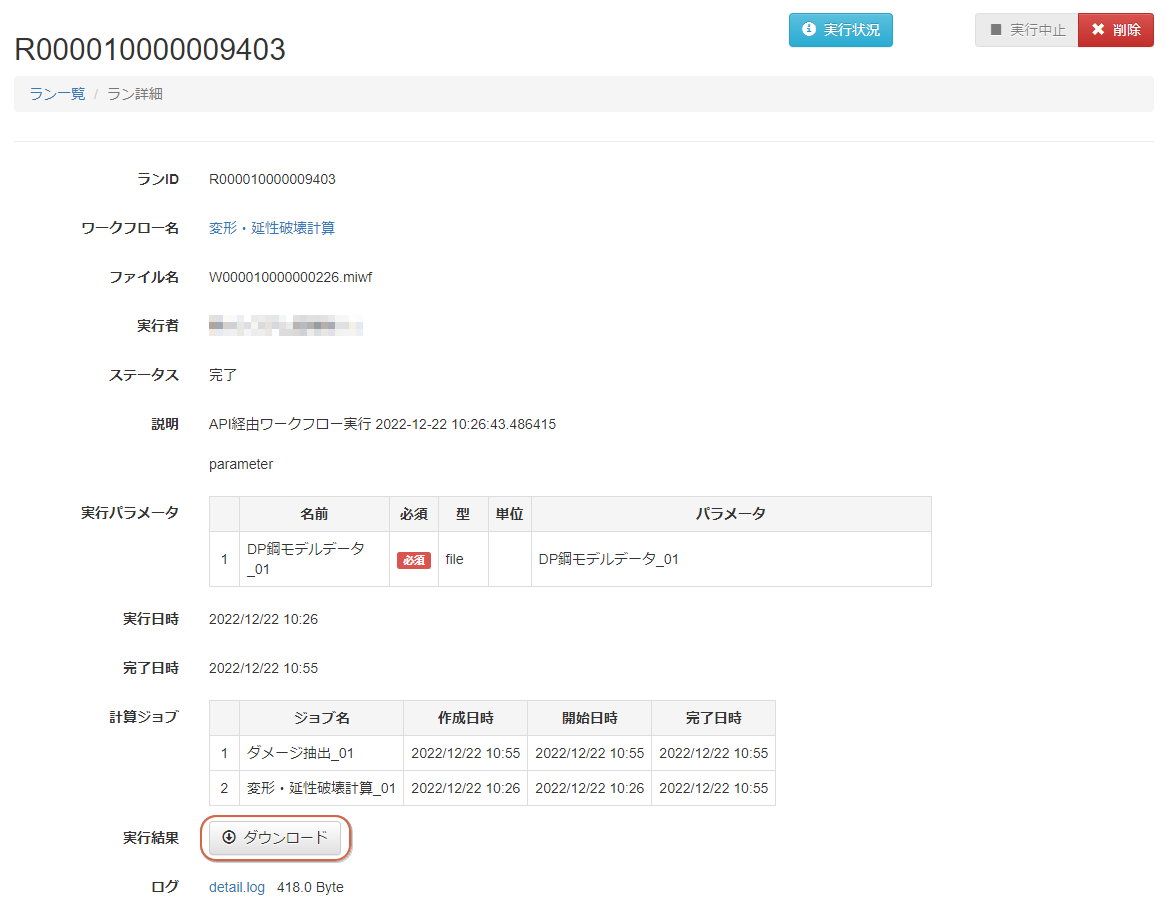

図 292 ラン詳細画面¶

2. ラン詳細画面の [ダウンロード] ボタンをクリックすると計算結果ファイルダウンロード画面に遷移する( 図 293 )。全ての実行結果をダウンロードするのラジオボタンにチェックを付け、[ダウンロード] ボタンをクリックするとダウンロードが開始される。

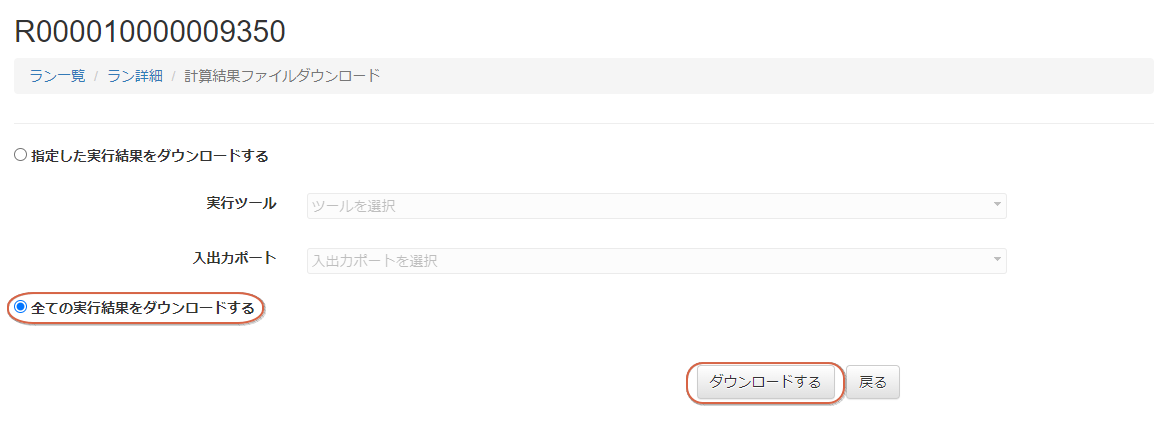

図 293 計算結果ファイルダウンロード画面¶

3. ダウンロードした実行結果ファイル("out.zip")は圧縮されている。

これを解凍すると「(ワークフローID+)ツール名」のフォルダが存在する( リスト 42 )。

リスト 42 実行結果ダウンロードファイル(out.zip)¶

 out
 └─W000010000000226
    ├─input
    │      DP鋼モデルデータ_01
    │
    ├─W000010000000226_ダメージ抽出_01
    │       SS曲線
    │       SS曲線グラフ
    │       stdout
    │       ダメージ画像
    │       ミーゼス応力画像
    │       引張強さ
    │       引張強さx伸び
    │       伸び
    │
    └─W000010000000226_変形・延性破壊計算_01
            DP鋼モデル解析データ
            stdout

また、各ツールのフォルダに格納されているstdoutにはログが出力されている。 Abaqus応力解析は正常に完了した場合でもstdoutにはリスト 43 のようにエラーメッセージが出力される。本ワークフローのAbaqus応力解析は最後は不安定になって終了する計算なのでこのエラーが出ることは問題ない。

リスト 43 Abaqus エラーメッセージ¶

 Abaqus Error: Abaqus/Standard Analysis exited with an error - Please see the
 message file for possible error messages if the file exists.
 Begin Convert MFS to SFS
 Wed 08 Feb 2023 07:23:59 PM JST
 Run SMASimUtility
 Wed 08 Feb 2023 07:23:59 PM JST
 End Convert MFS to SFS
 Abaqus/Analysis exited with errors
