17. 鋼材の相分率計算ワークフロー¶

17.1. 概要¶

オーステナイト化温度から鋼材の相分率（体積百分率、体積分率）を求める。

17.2. ワークフロー説明¶

化学成分の質量百分率、冷却速度、オーステナイト化温度を入力とし、フェライト、パーライト、ベイナイト、マルテンサイトの体積百分率と体積分率を求める。

文献 1 の式(8) (13) 、式(10) (14) 、式(12) (15)、式(14) (16) を実装したものである。

(13)¶\[\begin{split}Uf=116-132.7 \times C-9.5 \times Mn-3 \times Si-10 \times Cr-5 \times Ni-4 \times Mo\\ -0.021 \times TA-6.17 \times vc^{0.25}+12.2 \times C \times vc^{0.25}\\ +10.2 \times Wf+5.8 \times Wp-9.3 \times Wb-11.1 \times Wm\end{split}\]

(14)¶\[\begin{split}Up=-5.2+98.2 \times C+3.1 \times Mn+6.5 \times Si+3 \times Cr-8.2 \times Mo\\ +3.7 \times vc^{0.25}-15.3 \times C \times vc^{0.25}\\ -5.1 \times Wf+25.2 \times Wp-11 \times Wb-18.2 \times Wm\end{split}\]

(15)¶\[\begin{split}Ub=-11.5+25.8 \times C-7.4 \times Mn-7.2 \times Si+4.6 \times Mo-20.8 \times Cu\\ +0.03 \times TA-9.1 \times C \times vc^{0.25}\\ +13.1 \times Wf-18.4 \times Wp+34.8 \times Wb+6.2 \times Wm\end{split}\]

(16)¶\[\begin{split}Um=10.2+2.8 \times C+13.7 \times Mn+4.2 \times Si+7.8 \times Cr+4.9 \times Ni\\ +8.1 \times Mo+14.5 \times Cu-0.02 \times TA+2 \times vc^{0.25}+13.7 C \times vc^{0.25}\\ -18.2 \times Wf-12.1 \times Wp-14.3 \times Wb+23.2 \times Wm\\\end{split}\]

\[\begin{split}& TA:オーステナイト化温度[℃] \\ & vc:冷却速度[℃/s] \\ & Wf, Wp, Wb,Wm:二項ロジスティック回帰モデルに基づいて決定された二分変数\end{split}\]

1: "Calculation of volume fractions of microstructural components in steels cooled from the austenitizing temperature". J.Trazaska. http://delibra.bg.polsl.pl/Content/31524/BCPS_35133_-_Calculation-of-volum_0000.pdf

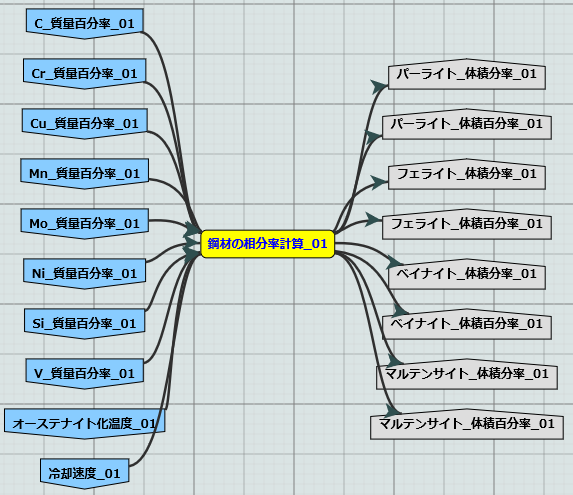

ワークフローは図 192 になる。

図 192 鋼材の相分率計算ワークフロー説明¶

17.3. 入出力ファイル¶

鋼材の相分率計算ワークフローに指定する入力ファイルと出力ファイルを以下に記す。ひとつのパラメータに対してひとつのファイルに入力値を記述する。

入力ファイル

ポート名	必須区分	単位
C_質量百分率	必須	wt%
Cr_質量百分率	必須	wt%
Cu_質量百分率	必須	wt%
Mn_質量百分率	必須	wt%
Mo_質量百分率	必須	wt%
Ni_質量百分率	必須	wt%
Si_質量百分率	必須	wt%
V_質量百分率	必須	wt%
オーステナイト化温度	必須	℃
冷却速度	必須	℃/s

リスト 31 e.g. 「C_質量百分率」¶

     0.43

出力ファイル

ポート名	単位
パーライト体積百分率	vol%
フェライト体積百分率	vol%
ベイナイト体積百分率	vol%
マルテンサイト体積百分率	vol%
パーライト体積分率	―
フェライト体積分率	―
ベイナイト体積分率	―
マルテンサイト体積分率	―
